Profesyonel PCB Tasarım Süreci
PrototipX'in yetenekli mühendisleri yılların getirdiği tecrübeyle ihtiyacınız olan PCB tasarımlarını üretim standartlarına ve günümüz teknolojisine uygun olarak tasarlar. Elektronik tasarım süreci şu şekilde işler:
-
Elektronik Şema Oluşturma/Düzenleme
-
PCB Layout Çizimi
-
Mekanik CAD Tasarımı
-
Kontrol ve Test İşlemleri
-
Doğrulama ve Onaylama İşlemleri
Elektronik şema, mühendislerimizce hazırlandığı gibi müşteri tarafından da oluşturulmuş olabilir. Bu konu fiyatlandırma politikamız gereği önemli bir parametredir. Elektronik şema, teknik bir kişi tarafından kullanılan kompanentlerin paket tipi, elektriksel bağlantı yolları, akım hesaplamaları gibi temel bilgileri içermek zorundadır. Elektronik şemaya ait verilerin PCB Layout'a aktarımı temel bir konudur. Tasarım ölçüleri, teknik detaylar, kompanent kılıf tipleri gibi kriterler dikkate alınır.
Elektronik Şema Oluşturma

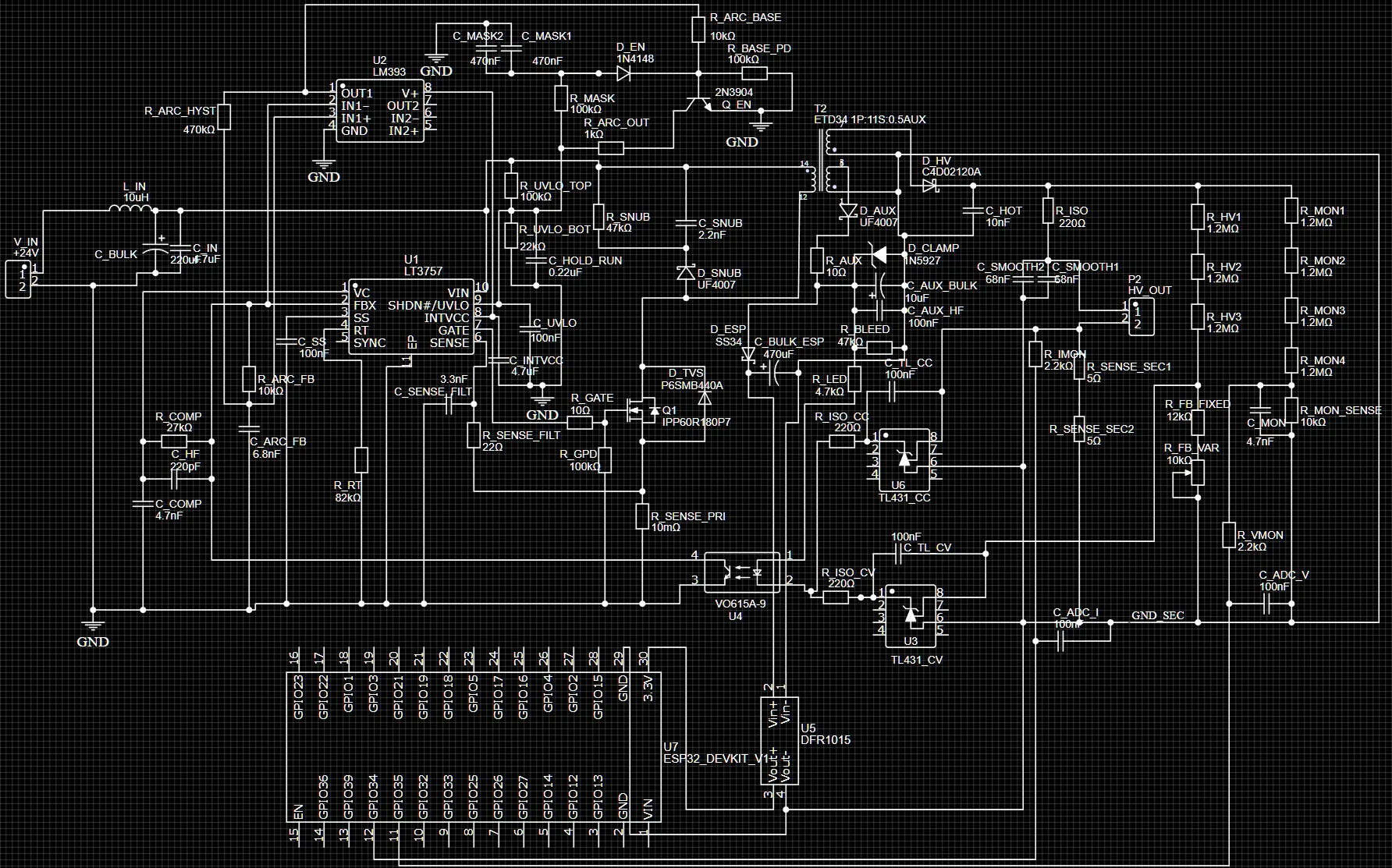

İhtiyacınız olan donanımların elektronik şemalarını, uygun kompanent kılıflar ile oluşturuyoruz. Geliştirme sürecinde elektronik devre tasarımı prensiplerine ve standartlarına uygun hareket ediyoruz.
PCB Layout Çizimi

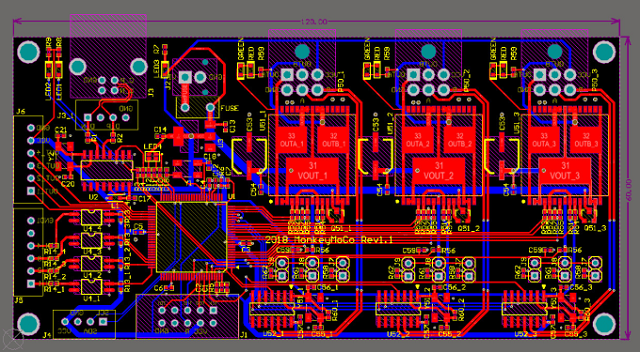

Hazırlanan devre şeması sonrasında Board tasarımının, elektriksel bağlantı yolları ve kompanentlerinin yerleşimi yapılır. Bu aşamadan sonra yolların taşıyacağı akım, katman sayısı ve istenen Board ölçülerinde PCB tasarlanır.
GERBER Dosyası

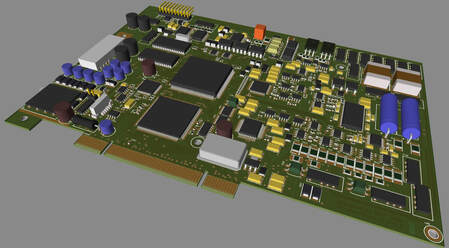

Board tasarımının tamamlanmasından sonra üretimini ister prototipX ile yapabilir isterseniz de tarafınıza teslim edilen GERBER file ile dilediğiniz yerden üretim yapabilirsiniz.
Teslim Edilen Dosyalar
Tasarım sonunda PCB ve dosya teslimleri şu şekildedir:
